Comment tester une bobine d'allumage : guide complet

Comprendre le rôle de la bobine d'allumage et les signes de défaillance

Un moteur qui tousse, des pertes de puissance ou un démarrage difficile peuvent avoir de nombreuses causes, mais une bobine d'allumage défectueuse est un coupable fréquent et relativement simple à diagnostiquer. Avant de vous lancer dans des réparations coûteuses, apprendre à tester cet élément essentiel du système d'allumage peut vous faire économiser du temps et de l'argent.

Qu'est-ce qu'une bobine d'allumage ?

La bobine d'allumage est un composant fondamental du système d'allumage de tout moteur à essence. Son rôle est celui d'un transformateur électrique. Elle prend le courant de faible tension de la batterie (généralement 12 volts) et le convertit en une impulsion de très haute tension (pouvant atteindre 45 000 volts ou plus). Cette haute tension est nécessaire pour créer un arc électrique, ou une étincelle, aux bornes de la bougie d'allumage. C'est cette étincelle qui enflamme le mélange air-carburant dans le cylindre, provoquant la combustion qui fait tourner le moteur.

Symptômes courants d'une bobine défectueuse

Une bobine d'allumage qui commence à faiblir ou qui tombe en panne peut provoquer une série de problèmes de performance. Soyez attentif aux signes suivants :

Ratés d'allumage : C'est le symptôme le plus courant. Vous pouvez ressentir des secousses ou des à-coups du moteur, surtout à l'accélération.
Ralenti instable : Le moteur peut vibrer excessivement ou avoir un régime de ralenti irrégulier.
Démarrage difficile ou impossible : Si la bobine ne fournit pas une étincelle assez puissante, le moteur peut avoir du mal à démarrer, voire ne pas démarrer du tout.
Perte de puissance et mauvaise accélération : Le véhicule peut sembler lent et peiner à prendre de la vitesse.
Augmentation de la consommation de carburant : Une combustion inefficace due à une mauvaise étincelle force le moteur à consommer plus de carburant.
Voyant moteur allumé : Le système de diagnostic embarqué (OBD-II) peut détecter des ratés d'allumage et déclencher le voyant moteur. Un code d'erreur spécifique (par exemple, P0301 pour un raté sur le cylindre 1) pointera souvent vers un problème d'allumage.

Préparation et mesures de sécurité avant le test

Avant de manipuler tout composant du système d'allumage, la sécurité est primordiale. Ce système fonctionne avec des tensions extrêmement élevées qui peuvent être dangereuses.

Assurez-vous que le moteur est complètement froid. Les composants du moteur, en particulier le collecteur d'échappement, peuvent causer de graves brûlures.
Garez le véhicule sur une surface plane et stable, serrez le frein à main et mettez la boîte de vitesses au point mort (ou en position "Park" pour une automatique).
La mesure de sécurité la plus importante est de débrancher la borne négative (-) de la batterie. Cela empêchera tout démarrage accidentel du moteur et vous protégera des chocs électriques pendant la manipulation des composants.

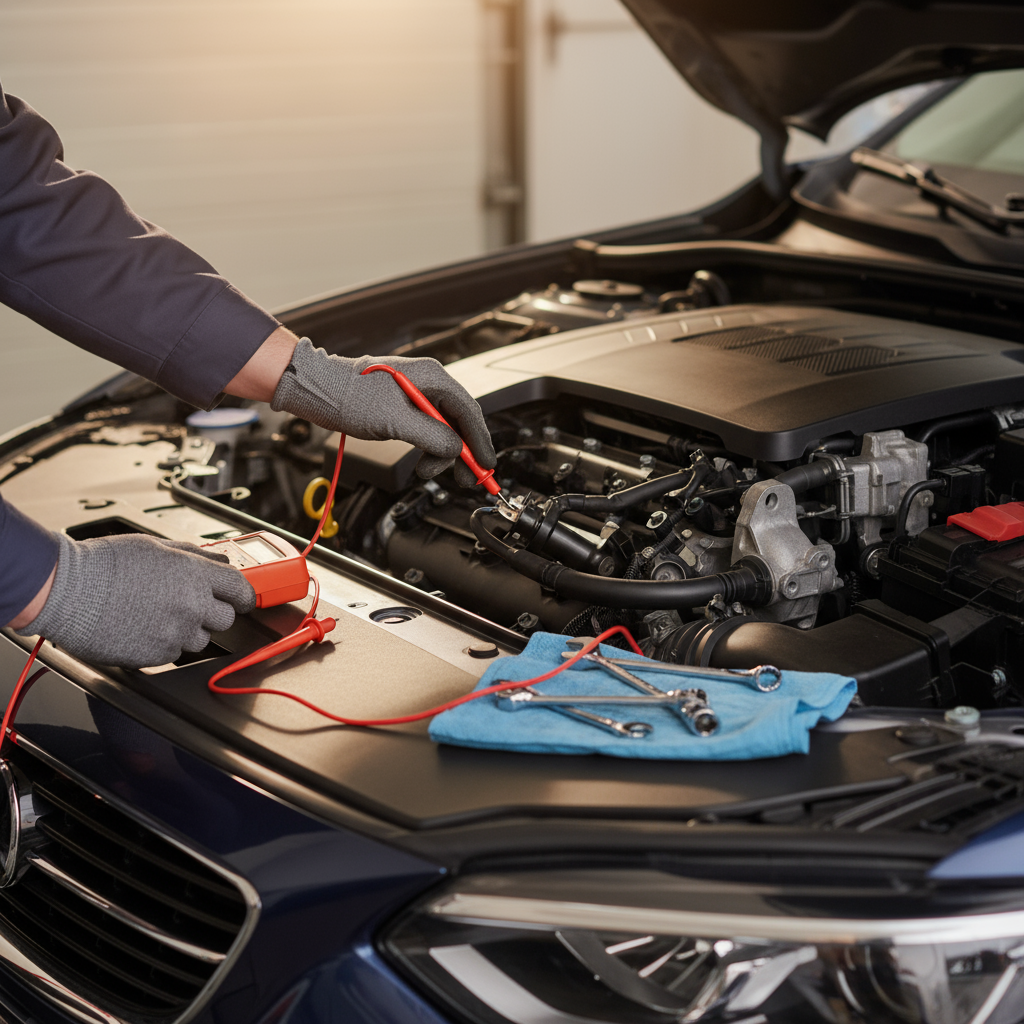

Méthode 1 : Le test de résistance avec un multimètre (recommandé)

C'est la méthode la plus sûre et la plus précise pour diagnostiquer une bobine d'allumage. Elle consiste à mesurer les enroulements internes de la bobine pour s'assurer qu'ils sont dans les tolérances spécifiées par le fabricant.

Outils nécessaires

Un multimètre numérique
Le manuel de réparation de votre véhicule (ou une source fiable en ligne) pour les valeurs de résistance spécifiques
Les outils nécessaires pour démonter la bobine (clés, douilles, tournevis)

Étape 1 : Localiser et retirer la bobine

La bobine peut être un boîtier unique avec des fils de bougie qui en partent (systèmes plus anciens), un pack de bobines, ou des bobines individuelles montées directement sur chaque bougie (bobines "crayon" ou Coil-on-Plug). Une fois localisée, débranchez son connecteur électrique et, si nécessaire, les fils de bougie. Dévissez ensuite les boulons qui la maintiennent en place et retirez-la du moteur.

Étape 2 : Mesurer la résistance du circuit primaire

Le circuit primaire est le côté basse tension de la bobine. Identifiez les bornes positive (+) et négative (-) sur le connecteur de la bobine. Réglez votre multimètre sur la plus petite échelle d'Ohms (Ω), souvent 200 Ω. Touchez les sondes du multimètre sur les bornes (+) et (-). La valeur doit être très faible, généralement entre 0,4 et 2 ohms. Une lecture de "0.00" indique un court-circuit, tandis qu'une lecture "OL" (Over Limit) ou infinie indique un circuit ouvert. Dans les deux cas, la bobine est défectueuse.

Étape 3 : Mesurer la résistance du circuit secondaire

Le circuit secondaire est le côté haute tension. Réglez votre multimètre sur une échelle plus élevée, comme 20k Ω ou 200k Ω. Connectez une sonde à l'une des bornes primaires (souvent la borne positive) et l'autre sonde à la sortie haute tension (là où se branche le fil de bougie). La résistance secondaire est beaucoup plus élevée, typiquement entre 6 000 et 15 000 ohms (6 kΩ à 15 kΩ). Comme pour le circuit primaire, une lecture nulle ou infinie signifie que la bobine est hors service.

Interpréter les résultats

Comparez toujours vos lectures aux spécifications exactes fournies dans le manuel de réparation de votre véhicule. Même si vos valeurs sont dans la plage générale, une déviation significative par rapport aux données du fabricant peut indiquer une bobine affaiblie qui tombera bientôt en panne.

Méthode 2 : Le test visuel de l'étincelle (avec précautions)

Cette méthode plus ancienne peut donner une indication rapide mais est moins précise et plus risquée.

Attention : Cette méthode présente un risque de choc électrique élevé et un risque d'incendie si des vapeurs de carburant sont présentes. Procédez avec une extrême prudence et à vos propres risques. Elle n'est pas recommandée pour les novices.

Pour ce test, vous aurez besoin d'un testeur d'étincelle ou, à défaut, d'une vieille bougie. Laissez la bobine connectée électriquement. Insérez le testeur (ou la vieille bougie) dans la sortie de la bobine. Mettez la partie métallique du testeur ou le filetage de la bougie en contact ferme avec une partie métallique non peinte du moteur (une masse). Demandez à un assistant de donner un bref coup de démarreur (1-2 secondes maximum). Vous devriez voir une étincelle vive et bleue sauter aux bornes du testeur/de la bougie. Une étincelle faible, jaune ou orangée, ou une absence totale d'étincelle, indique un problème de bobine.

Cas spécifiques : Bobines crayon (COP) et packs de bobines

Diagnostiquer une bobine Crayon (Coil-on-Plug)

Sur les moteurs modernes, chaque cylindre a sa propre bobine. Si vous avez un code d'erreur identifiant un raté sur un cylindre spécifique (par exemple, P0302 pour le cylindre 2), vous pouvez utiliser une technique de diagnostic simple : l'échange.
Intervertissez la bobine du cylindre défectueux (cylindre 2) avec celle d'un cylindre qui fonctionne bien (par exemple, le cylindre 3). Effacez les codes d'erreur avec un lecteur OBD-II, puis conduisez le véhicule jusqu'à ce que le voyant moteur se rallume. Si le nouveau code d'erreur est P0303 (indiquant un raté sur le cylindre 3), cela confirme que la bobine est la cause du problème. Si le code reste P0302, le problème se situe ailleurs (bougie, injecteur, etc.).
